Pulver-Wiege- und Abfüllmaschinen für chemische und industrielle Anwendungen: Ein technischer Leitfaden zu gravimetrischen Doppelschnecken-Dosierern

Die meisten Wäge- und Abfüllmaschinen für Pulver sind für Verpackungsstationen konzipiert: das Portionieren von Produkt in Behälter bei einem festen Füllgewicht. Sie sind nicht für die kontinuierliche Prozessdosierung ausgelegt, bei der die Materialdichte variiert und Brückenbildung den Fluss mitten im Betrieb stoppt. Gravimetrische Verlustgewichts-Dosierer (Loss-in-Weight) hingegen schon – und für kohäsive, schwer fließende chemische Pulver ist die Doppelschneckenkonfiguration die Standardwahl. Dieser Leitfaden behandelt die Doppelschnecken-LIW-Dosiererreihe von High Dream und wie sie die häufigsten Dosierherausforderungen in chemischen und industriellen Pulveranwendungen bewältigt.

Warum chemische Prozessanwendungen einen anderen Ansatz zur Pulverdosierung erfordern

Verpackungs-Abfüllmaschinen arbeiten chargenweise: Jeder Zyklus füllt einen Behälter, der Bediener prüft das Gewicht, und die Linie läuft weiter. Fehler werden an der Füllstation erkannt. In einem kontinuierlichen chemischen Prozess – einem Doppelschnecken-Compoundierextruder mit 600 U/min, einer Polymerisationslinie, einem Batterieelektroden-Slurry-System – gibt es keinen Kontrollpunkt an einer Füllstation. Ein Dosierfehler am Dosierer wirkt sich direkt auf das Produkt aus.

Chemische Pulver stellen spezifische Herausforderungen dar, mit denen Standard-Volumendosiergeräte nicht umgehen können:

• Ruß und Pigmente sind stark kohäsiv und neigen zur Belüftung – die Schüttdichte kann je nach Handhabungsverlauf um 30–50 % variieren. Die Förderbarkeit hängt weiterhin von der spezifischen Sorte ab: ölbehandelter oder hochviskoser Ruß und Pigmente können so stark zur Brückenbildung neigen, dass selbst bei einem Doppelschneckensystem ein Materialtest erforderlich ist, bevor das Modell festgelegt wird.
• Farb-Masterbatch und feine Additive bilden bei niedrigen Förderraten leicht Brücken, was zu einer intermittierenden Unterversorgung des Extruderhalses führt.
• Katalysatoren und feine chemische Pulver erfordern oft eine Genauigkeit von unter 1 % beim Mischungsverhältnis, um Reaktionsausbeute und Produktspezifikation aufrechtzuerhalten.
• Elektrodenpulver für Lithiumbatterien sind ultrafein, empfindlich gegenüber Entmischung und müssen kontinuierlich ohne Pulsation dosiert werden.

Ein volumetrischer Dosierer – der Schneckenumdrehungen zählt, um das Volumen zu schätzen – geht von einer konstanten Schüttdichte aus. Bei der chemischen Verarbeitung trifft diese Annahme regelmäßig nicht zu. Das Ergebnis sind Produkte außerhalb der Spezifikation, Materialverschwendung und ungeplante Ausfallzeiten.

Wie ein gravimetrischer Verlustgewichts-Dosierer funktioniert

Ein Verlustgewichts-Dosierer platziert den gesamten Trichter und den Fördermechanismus auf Präzisions-Wägezellen. Der Controller überwacht die Geschwindigkeit, mit der das Gesamtgewicht der Baugruppe abnimmt – diese Geschwindigkeit entspricht der tatsächlichen Förderrate in Echtzeit. Ein PID-Regelkreis passt die Schneckendrehzahl kontinuierlich an, um die Zielförderrate aufrechtzuerhalten, unabhängig davon, was mit dem Material im Trichter geschieht.

Diese geschlossene gravimetrische Regelung unterscheidet LIW-Dosierer von volumetrischen Systemen:

• Fällt die Schüttdichte während des Betriebs ab (etwa wenn sich Ruß durch Vibration belüftet), erhöht der Controller die Schneckendrehzahl zur Kompensation.
• Verdichtet sich das Pulver im Trichter und sinkt die Förderrate, reagiert der Controller innerhalb von Millisekunden.
• Eine Dosiergenauigkeit von ±0,5 % wird über den gesamten Betriebsbereich aufrechterhalten – nicht nur an einem einzigen Kalibrierpunkt.

Die LIW-Dosierer von High Dream nutzen ein Doppelregelkreissystem – eine Kombination aus gravimetrischer (gewichtsbasierter) und tachometrischer (drehzahlbasierter) Rückkopplung –, das über einen 7-Zoll-Touchscreen-Controller gesteuert wird.

Warum die Doppelschneckenkonfiguration der Standard für schwierige chemische Pulver ist

Nicht alle Verlustgewichts-Dosierer sind gleich konfiguriert. Das Förderelement im LIW-Dosierer – Doppelschnecke, Einzelschnecke, Vibrationsschale oder Band – bestimmt, ob das System Ihr Material tatsächlich zuverlässig verarbeiten kann.

Für die in der chemischen Verarbeitung häufigsten Pulver ist die Doppelschnecke die Standardempfehlung. Die gegenläufig rotierenden, ineinandergreifenden Schnecken bewegen das Material am Auslass kontinuierlich, wodurch die Brücken- und Gewölbebildung verhindert wird, die bei Einzelschneckensystemen mit kohäsiven Materialien zum Stillstand führt. Die Doppelschneckenmodelle von High Dream verfügen über einen speziellen Brückenbrech-Rührer, der eigens für die Förderraten und Materialeigenschaften der chemischen Industrie entwickelt wurde.

Die Doppelschnecken-LIW-Dosiererlinie von High Dream verwendet Doppelservomotor-Antriebe, die eine unabhängige Einstellung von Schneckendrehzahl und Rührfrequenz ermöglichen. Dies ist wichtig für Materialien wie Ruß, bei denen die optimale Rührintensität nicht einfach proportional zur Förderrate ist.

Anwendungsszenarien in der chemischen Industrie

Die Materialeigenschaften bestimmen die Maschinenkonfiguration. Die folgende Tabelle ordnet die häufigsten chemischen und industriellen Pulveranwendungen dem jeweils passenden High Dream Doppelschneckenmodell zu.

Wichtige Spezifikationen bei der Beschaffung eines gravimetrischen Dosierers für chemische Anwendungen

Chemische Anwendungen stellen Anforderungen, die oft strenger – oder einfach anders – sind als lebensmitteltaugliche Spezifikationen. Datenblätter der Lieferanten sind in Bezug auf diese Unterschiede nicht immer eindeutig. Verwenden Sie diese Checkliste bei der Bewertung der Ausrüstung:

Die Doppelschnecken-Verlustgewichts-Dosiererlinie von High Dream

High Dream bietet drei Doppelschnecken-LIW-Dosierermodelle in unterschiedlichen Größen für verschiedene Anforderungen chemischer Prozesse. Die Auswahl des richtigen Modells ist wichtig: Ein überdimensionierter Dosierer, der am unteren Ende seines Bereichs läuft, verliert an Genauigkeit; ein unterdimensionierter kann den Durchsatz nicht erfüllen.

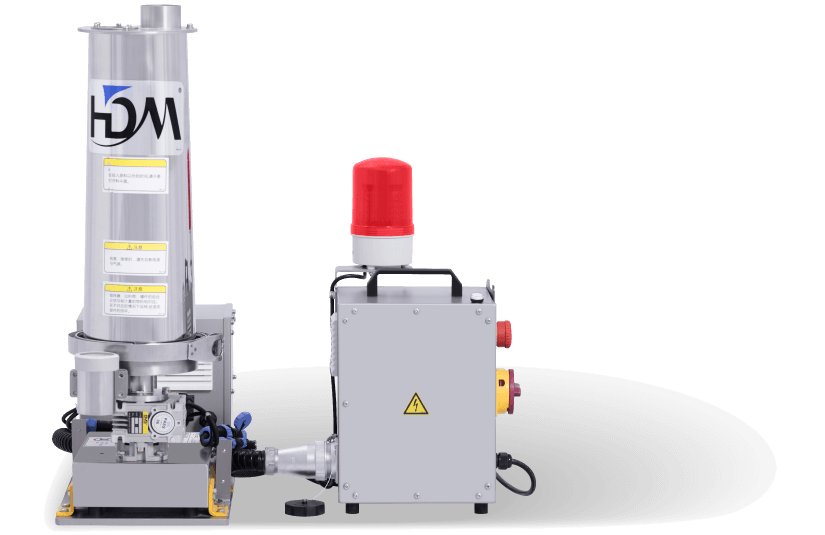

Doppelschnecken-Verlustgewichts-Dosierer mit Mikro-Durchfluss

Entwickelt für die präzise Mikrodosierung feiner Pulver, bei denen die Förderraten niedrig und die Genauigkeit entscheidend ist. Geeignet für hochwertige Additive, Farbstoffe und chemische Spezialpulver, bei denen selbst kleine Verhältnisabweichungen die Produktqualität beeinträchtigen.

→ Doppelschnecken-Typ mit Mikro-Durchfluss

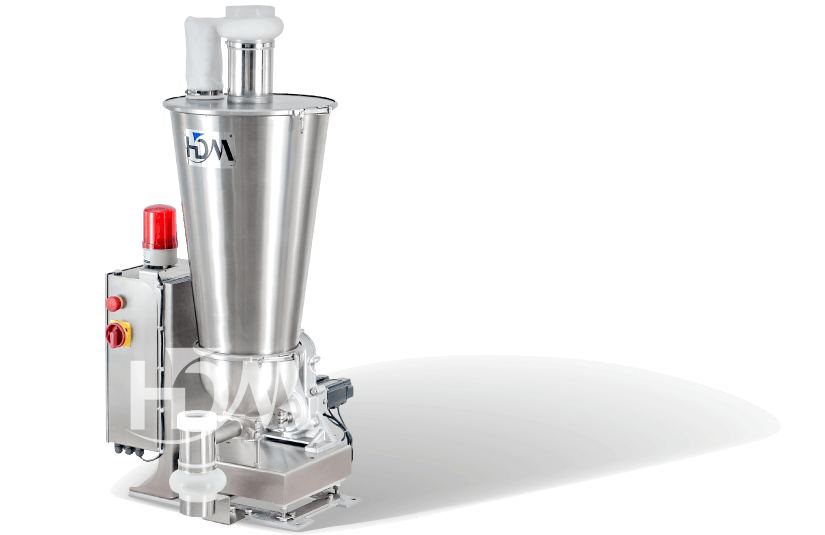

Standard-Doppelschnecken-Verlustgewichts-Dosierer

Das am weitesten verbreitete Modell der Reihe – es deckt das breiteste Spektrum chemischer Pulvertypen bei mittleren Produktionsvolumina ab. Der empfohlene Ausgangspunkt für die meisten Anwendungen in der Kunststoff-Compoundierung, chemischen Verarbeitung und Pigmentdosierung. Doppelservoantriebe bieten unabhängige Steuerung von Schnecke und Rührung.

→ Doppelschnecken-Typ (Standard)

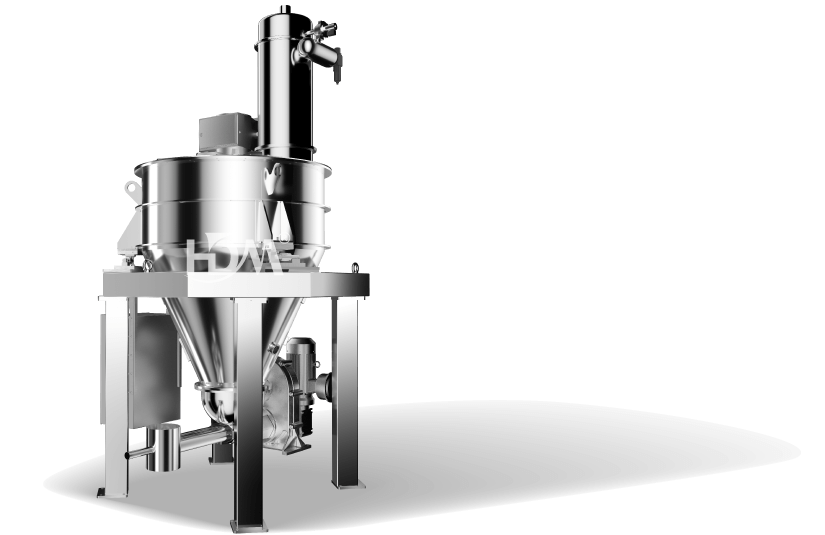

Doppelschnecken-Verlustgewichts-Dosierer mit Großdurchfluss

Entwickelt für industrielle Hochdurchsatzanwendungen. Die maximale Förderrate erreicht 1.000 kg/h bei dokumentierter Stabilität und Genauigkeit. Eingesetzt in großmaßstäblichen PE/PP-Polymerisations- und Granulierungslinien, mehrschichtiger Platten- und Rohrextrusion sowie hochvolumiger chemischer Compoundierung. Das Design integriert Brückenbrech-Vorrichtungen, um die Neigung chemischer Pulver zur Brückenbildung bei hohen Förderraten zu bekämpfen.

→ Doppelschnecken-Dosierer mit Großdurchfluss

Die komplette Verlustgewichts-Dosiererreihe – einschließlich Einzelschnecken-, Vibrations-, Band- und Flüssigkeitsmodellen – ist erhältlich unter:

→ High Dream Verlustgewichts-Dosiererserie

FAQ: Gravimetrische Doppelschnecken-Dosierer für chemische Pulveranwendungen

Dies sind die am häufigsten gestellten Fragen von Prozessingenieuren und Einkaufsteams bei der Bewertung von Präzisionspulver-Dosiergeräten für chemische und industrielle Anwendungen.

F1: Was ist der Unterschied zwischen einem gravimetrischen Verlustgewichts-Dosierer und einer volumetrischen Pulverabfüllmaschine?

Eine volumetrische Pulverabfüllmaschine (einschließlich Schneckenabfüller) schätzt die Fördermenge durch Zählen der Schneckenumdrehungen – sie geht davon aus, dass die Schüttdichte konstant ist. Ein gravimetrischer Verlustgewichts-Dosierer misst kontinuierlich den tatsächlichen Gewichtsverlust aus dem Trichter und verwendet einen geschlossenen PID-Regler, um die Zielförderrate in Echtzeit aufrechtzuerhalten. Wenn sich die Schüttdichte ändert – wie es bei chemischen Pulvern wie Ruß und Pigmenten regelmäßig der Fall ist – gerät eine volumetrische Maschine außerhalb der Spezifikation. Ein gravimetrischer Dosierer korrigiert automatisch und hält eine Genauigkeit von ±0,5 % über den gesamten Betriebsbereich aufrecht.

F2: Warum erfordern chemische Pulver wie Ruß und Farb-Masterbatch eine Doppelschnecke statt einer Einzelschnecke?

Ruß, Pigmente und feine Additive sind kohäsiv – sie verdichten sich, belüften sich unvorhersehbar und bilden Brücken über den Auslassöffnungen. Eine Einzelschnecke kann diese Brückenbildung nicht zuverlässig beseitigen, insbesondere bei niedrigen Förderraten. Gegenläufig rotierende Doppelschnecken bewegen das Material am Auslass kontinuierlich, brechen Klumpen auf und verhindern die Bildung von Gewölben. Deshalb ist die Doppelschnecke die Standardkonfiguration für schwierige chemische Pulver, und deshalb verfügen die chemischen Modelle von High Dream zusätzlich zum Doppelschneckenmechanismus über spezielle Brückenbrech-Vorrichtungen. Allerdings variiert die Förderbarkeit weiterhin je nach Sorte – ölbehandelter oder hochviskoser Ruß und Pigmente können so stark zur Brückenbildung neigen, dass selbst ein Doppelschneckendesign herausgefordert wird. Wir empfehlen daher einen Fördertest mit dem tatsächlichen Material, bevor ein Modell festgelegt wird.

F3: Welche Dosiergenauigkeit ist von einem Doppelschnecken-LIW-Dosierer an einer chemischen Compoundierlinie zu erwarten?

Die LIW-Dosierer von High Dream sind mit einer angepassten Fördergenauigkeit von ±0,5 % spezifiziert. Bei hohen Extruderdrehzahlen (600–1.000 U/min) wird die kurzfristige Genauigkeit während des Nachfüllübergangs des Dosierers entscheidend – Dosierer mit schlechtem Nachfüllmanagement können Drehmomentspitzen verursachen, die die Linie stilllegen. Die automatische Nachfülllogik von High Dream ist darauf ausgelegt, diese Übergangsphase zu minimieren.

F4: Wie wähle ich das richtige High Dream Doppelschneckenmodell für meine Anwendung aus?

Die wichtigsten Variablen sind der Förderratenbereich und die Materialart. Es ist entscheidend, den Nennbereich des Dosierers an Ihren tatsächlichen Betriebsbereich anzupassen – der Betrieb eines überdimensionierten Dosierers am unteren Ende seines Bereichs beeinträchtigt die Genauigkeit, da die Schnecke für eine präzise Steuerung zu langsam läuft. High Dream empfiehlt Vortests mit Ihrem tatsächlichen Material vor der endgültigen Modellauswahl. Wenden Sie sich mit den Eigenschaften Ihres Materials, der Zielförderrate und den Prozessanforderungen an das Engineering-Team von High Dream, um eine spezifische Empfehlung zu erhalten.

F5: Kann ein Verlustgewichts-Dosierer in ein bestehendes PLC- oder SCADA-System integriert werden?

Ja. Die LIW-Dosierer von High Dream kommunizieren über standardisierte Industrieprotokolle, einschließlich Modbus, mit optionaler Unterstützung von Profibus und EtherNet/IP je nach Modellkonfiguration. Der 7-Zoll-Touchscreen-Controller unterstützt die Rezeptspeicherung und die Fernverwaltung von Parametern, was für Compoundierlinien mit mehreren Rezepturen unerlässlich ist.

Auswahl des richtigen Pulver-Dosiersystems für chemische und industrielle Anwendungen

Der Begriff „Wäge- und Abfüllmaschine für Pulver“ umfasst eine breite Palette von Geräten, aber für chemische Prozessanwendungen – kontinuierliche Compoundierung, Mehrkomponentendosierung, hochpräzise Verhältnisregelung – ist die gravimetrische Verlustgewichts-Dosierung die geeignete Technologie. Volumetrische Abfüllgeräte sind nicht für die Dichtevariabilität und das Brückenbildungsverhalten chemischer Pulver ausgelegt, und Dosierfehler in einem kontinuierlichen Prozess können nicht an einer nachgelagerten Füllstation erkannt und korrigiert werden.

Die Auswahl des richtigen LIW-Dosierermodells erfordert die Abstimmung von Förderratenbereich, Materialeigenschaften und Prozessanforderungen. Das Engineering-Team von High Dream arbeitet mit Kunden an Vortests mit tatsächlichen Materialien, bevor die Gerätespezifikationen finalisiert werden.

Spezifizieren Sie einen Doppelschnecken-Verlustgewichts-Dosierer für Ihren chemischen oder industriellen Prozess?

Teilen Sie uns Ihr Material, Ihre Zielförderrate und Ihre Prozessanforderungen mit – das Engineering-Team von High Dream berät Sie zur richtigen Konfiguration und organisiert Vortests mit Material. Kontaktieren Sie High Dream
